SLP636(ESR)
典型應(yīng)用:
◆適用于透明塑料和含腐蝕材料模具
適用模具:
◆適合對抗蝕性能有要求的通用塑膠模具
◆推薦使用硬度48~52HRC
性能特點:
◆通用改良型耐蝕塑膠模具鋼
◆高淬透性 高硬度
◆綜合性能較好

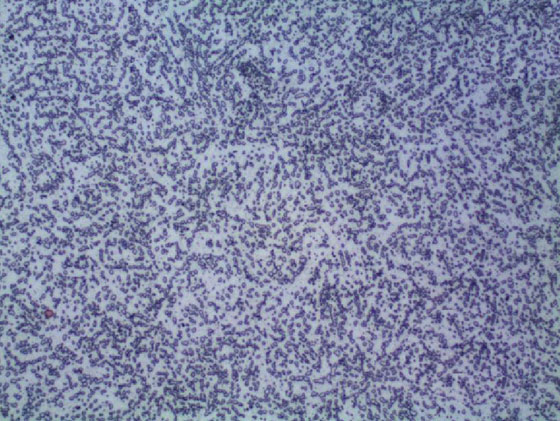

退火態(tài)組織 500×

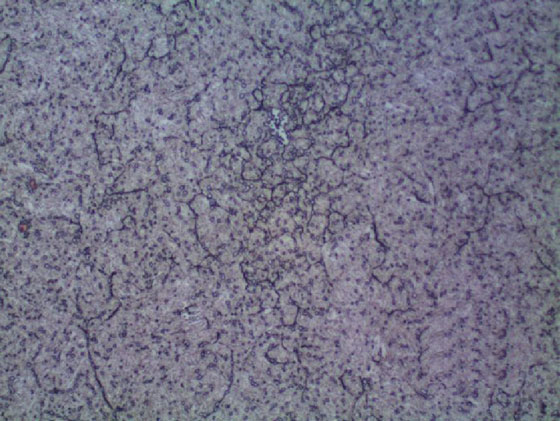

淬回火態(tài)組織 500×
化學成分
| SLP636(ESR) |
交貨狀態(tài)(硬度) |
化學成分（%） |
| C |
Si |
Mn |
Cr |
V |
| 退火態(tài)≤228HB |
0.38 |
0.8 |
0.5 |
13.5 |
0.3 |

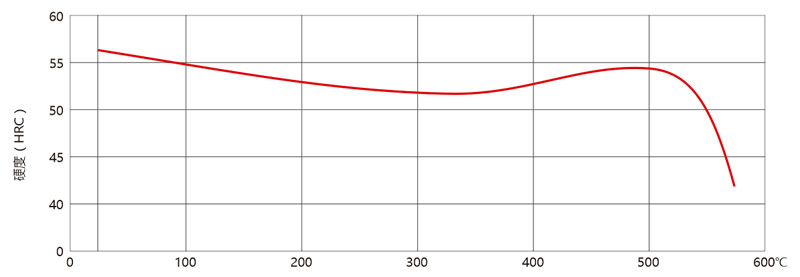

淬火回火硬度
機械性能
| |
硬度（HRC） |
| 32 |
52 |
| 拉伸強度（MPa） |
≥1100 |
≥1900 |
| 0.2%屈服強度（MPa） |
≥900 |
≥1520 |
| 延伸率（%） |
≥15.5 |
≥9 |
| 斷面收縮率（%） |
≥55 |
≥28 |
| 沖擊值2uE20℃（J/cm2） |
≥63 |
≥28 |
線膨脹系數(shù)
| 線膨脹系數(shù)（10-6m / mk） |
| 20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
| 10.8 |
11 |
11.1 |
11.3 |
導熱率
| 導熱率（W/m·k） |
| 20℃ |
100℃ |
200℃ |
300℃ |
400℃ |
| 23.1 |
23.5 |
24.0 |
24.8 |
25.2 |
比重
|
